 CARACTÉRISTIQUES DES ONDES ÉLECTROMAGNÉTIQUES


Sachant que les caractéristiques des ondes utilisées pour la radiocommunication influent sur la qualité des liaisons et le cacul de la longeur des antennes, il est primordial d'en comprendre le fonctionnement.


1. NATURE DES ONDES UTILISÉES EN RADIOCOMMUNICATION

Les ondes utilisées en radio sont des ondes électromagnétiques. Le problème pour bien comprendre leur comportement est que ces ondes, comme les ondes électriques ou vocales, sont invisibles pour œil, qui ne perçoit que les ondes lumineuses.

Chaque type d'onde ne peut être réceptionné et interprété que par un récepteur spécifique (par exemple œil ne pourra percevoir que les ondes lumineuses comprises entre les infrarouges et les ultras violets).

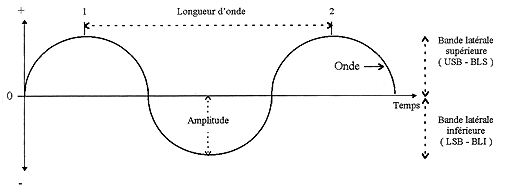

Par convention, on utilisera une courbe sinusoïdale pour schématiser une onde :

Schéma d'une onde électromagnétique
Schéma d'une onde électromagnétique


2. VITESSE DES ONDES ÉLECTROMAGNÉTIQUES

La vitesse des ondes électromagnétiques correspond à celle de la lumière.

Par convention, on l'arrondit à 3 x 105 km/s.


3. AMPLITUDE DES ONDES ÉLECTROMAGNÉTIQUES

L'amplitude d'une onde est sa "hauteur". Cela correspond à sa puissance. Plus elle sera puissante et plus son amplitude sera grande.

Elle se caractérise par la hauteur comprise entre une crête (+ ou -) et le "0".


4. FRÉQUENCE DES ONDES ÉLECTROMAGNÉTIQUES

C'est le nombre de cycles complets (+, 0, -, 0, +) qu'effectue une onde en une seconde. Sur le schéma ci-dessus, la fréquence sera le temps que mettra l'onde pour aller du point "1" au point "2".

Une onde ayant une fréquence de 50 Hz effectuera 50 "aller/retours" entre le + et le - en 1 seconde.

Cette caractéristique conditionne le matériel d'émission et de réception que vous allez utiliser.


5. LONGUEUR DES ONDES ÉLECTROMAGNÉTIQUES

Si l'on reprend le schéma ci-dessus, la longueur d'onde sera la longueur entre deux crêtes consécutives de même signe (+ ou -). Elle correspond à la distance entre la crête n°1 et la crête n°2.

Cette caractéristique, liée à la fréquence, vous permettra de connaître la longueur théorique de l'antenne.

La fréquence d'une onde est inversement proportionnelle à sa longueur (et réciproquement).

Il existe un rapport constant entre la fréquence, la vitesse et la longueur d'onde :

    Vitesse
Longueur d'onde = --------
    Fréquence
ou
    Vitesse
Fréquence = --------
    Longueur d'onde
