 ANTENNE LONG FIL


1. DESCRIPTION DE l'ANTENNE LONG FIL

L'antenne long fil porte bien son nom. Elle se compose essentiellement d'un fil d'une longueur égale à la longueur d'onde. Elle peut donc être très encombrante (environ 75 m pour une fréquence à 4 MHz).


2. PROPAGATION DE L'ANTENNE LONG FIL

L'antenne long fil est peu directive (la positionner perpendiculairement à la direction du correspondant).

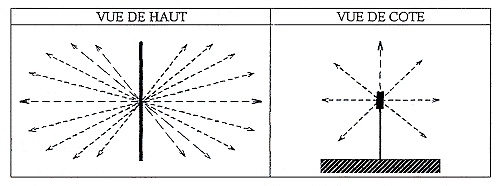

Diagramme de rayonnement d'une antenne long fil


3. INSTALLATION DE L'ANTENNE LONG FIL


Directionnalité d'une antenne long fil

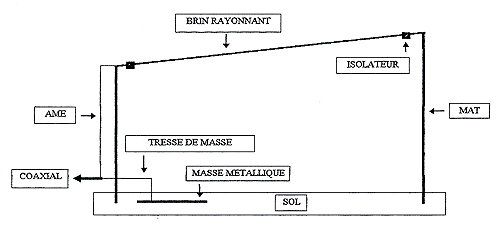

L'âme centrale sera branchée sur l'une des extrémités du brin rayonnant. La tresse de masse sera raccordée à une masse métallique importante (un vieux radiateur à eau, sans peinture, enterré dans un milieu humide fera une terre parfaite).

Le brin rayonnant devra être légérement incliné d'une vingtaine de centimètres en hauteur et être tendu entre 2 piquets ou mâts.
