 ANTENNE FOUET


1. DESCRIPTION DE l'ANTENNE FOUET

L'antenne fouet est un brin rayonnant vertical. Sa longueur est le plus souvent un quart d'onde.

Sa longueur peut être encore raccourcie, soit par l'adjonction de selfs, soit par des formes spéciales qui permettent, en créant des longueurs fictives, de garder des dimensions décentes, particulièrement en HF.

Pour l'installer, rien de plus simple. Soit elle est montée sur une embase magnétique et dans ce cas, il suffit de la poser sur une surface métallique, soit elle est à fixer. Dans le second cas, il faut veiller à ce que la fixation rentre bien en contact avec le châssis du véhicule. Généralement on perce le toit de la voiture et l'on visse un écrou de fixation par en dessous. Il faut alors veiller à ce que la peinture intérieure de véhicule soit bien décapée (peinture ou rouille) afin que le contact soir le meilleur possible).


2. PROPAGATION DE L'ANTENNE FOUET

L'antenne fouet est omnidirectionnelle. C'est à dire que l'énergie qui lui est envoyée est rayonnée de manière égale dans toutes les directions.

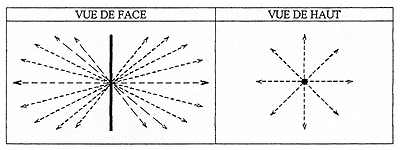

Diagramme de rayonnement d'une antenne fouet

Si vous ne respectez pas le plan de sol sur un montage en mobile sur un véhicule, (en mettant l'embase ailleurs qu'au milieu du toit), l'antenne deviendra plus ou moins directive.

Le rayonnement d'une antenne fouet se voit toujours favorisé dans la direction où l'on rencontre la surface métallique la plus étendue.

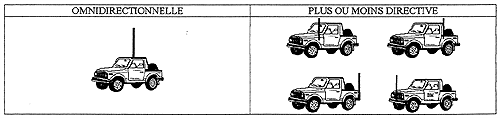

Directionnalité d'une antenne fouet selon montage

En installation sur un véhicule, il ne faut jamais recourber l'antenne fouet en lui faisant décrire un arc de cercle pour diminuer sa hauteur, vous diminueriez d'autant son efficacité.
