 ANTENNE FOLDED OU DIPOLE REPLIE


1. DESCRIPTION DE l'ANTENNE FOLDED

L'antenne folded ressemble à une antenne dipôle repliées sur elle même.

Elle est d'une longueur fixe, assez encombrante (30 mettres environ). C'est son principale inconvénient par rapport à une dipôle simple.

L'atout majeur de cette antenne réside en sa capacité à émettre sur toute la bande HF, sans boîte d'accord, avec un TOS toujours inférieur à 2.5.

Son raccordement ne nécessite aucun raccord à la masse.


2. PROPAGATION DE L'ANTENNE FOLDED

L'antenne folded est peu directionnelle (il faut l'orienter perpendiculairement à la position du correspondant)

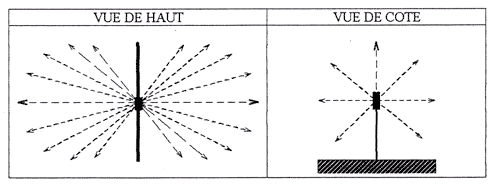

Diagramme de rayonnement d'une antenne folded

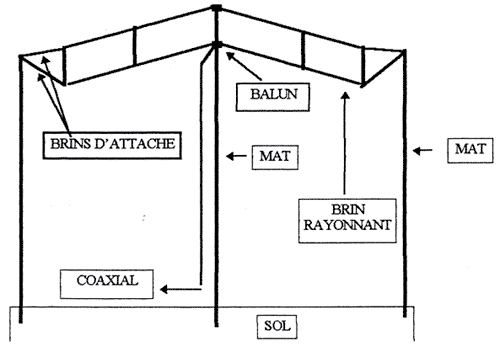

3. INSTALLATION DE L'ANTENNE FOLDED


Directionnalité d'une antenne folded

Plus les brins rayonnants seront horizontaux, plus votre antenne favorisera les contacts à longue distance (par rebonds sur les couches ionosphériques).

Plus ils seront verticaux et plus votre antenne favorisera les contacts à courte distance (ondes directes).

Il faudra donc faire des eesais pour trouver le meilleur compromis entre les deux en fonction de votre utilisation.
