 ANTENNE BEAM


1. DESCRIPTION DE l'ANTENNE BEAM

L'autre nom de cette antenne est l'antenne rateau.

C'est l'antenne la plus encombrante, la plus lourde et la plus délicate à installer. Elle n'est installée qu'en fixe.

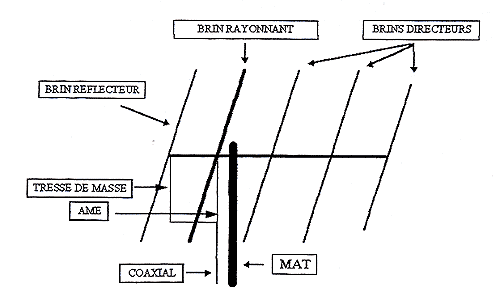

Elle se compose d'un brin rayonnant, relié à l'âme centrale, dont la longueur est variable de plus ou moins quelques centimètres, ce qui permettra d'affiner l'accord de l'antenne.

Comme pour l'antenne fouet, chaque antenne beam est prévue pour une plage de fréquences bien particulière.

Parralèlement au brin rayonnant, d'autres brins sont assemblés :

  •  celui situé derrière le brin rayonnant est le brin réflecteur. Il est électriquement isolé des autres brins.

  •  les autres brins situés devant sont les brin directeurs. PLus il y en a plus l'antenne est directive.

La longueur et l'écartement respectifs de chaque brin répondent à des règles très précises qu'il ne faut pas improviser sous peine d'endommager l'ensemble du matériel.


2. PROPAGATION DE L'ANTENNE BEAM

L'antenne beam est très directive (plus il y aura de brins directeurs et plus l'antenne sera directive).

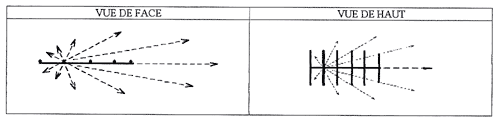

Diagramme de rayonnement d'une antenne beam


3. INSTALLATION DE L'ANTENNE BEAM


Directionnalité d'une antenne beam

Si les transmissions se font toujours avec le même correspondant, l'antenne sera pointée le plus précisément possible endirection de celui-ci. Si les correspondants sont nombreux et disséminés, le tube porteur de l'ensemble sera monté sur un rotor permettant à l'antenne d'effectuer une rotation complète. Une commande du moteur pourvue d'une rose des vents permettra l'orientation de l'antenne depuis le local radio.

ATTENTION A LA PRISE AU VENT - HAUBANNEZ SOLIDEMENT L'ENSEMBLE
